Produkt-Beschreibung

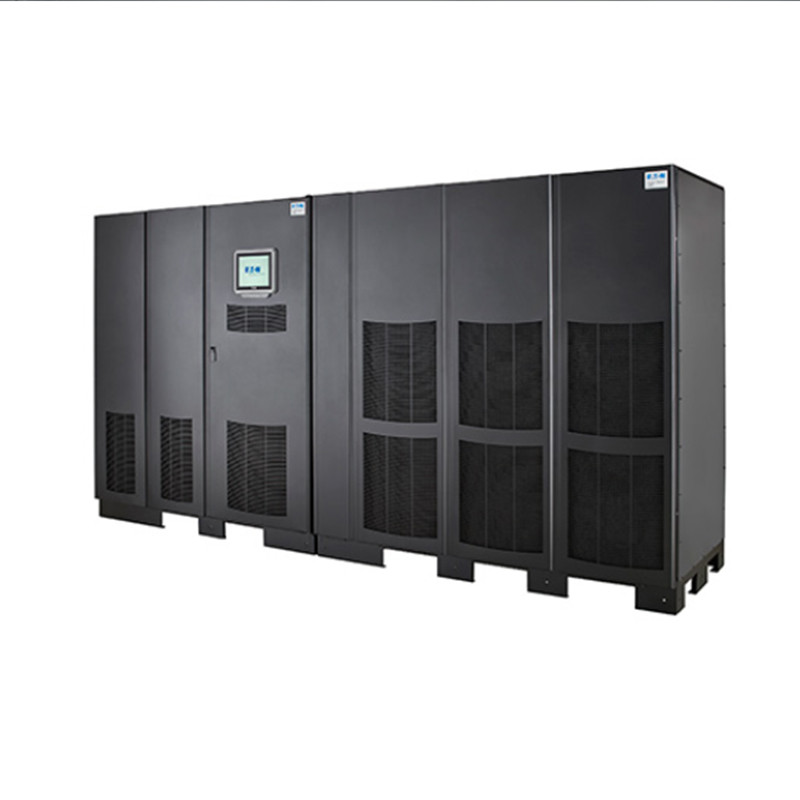

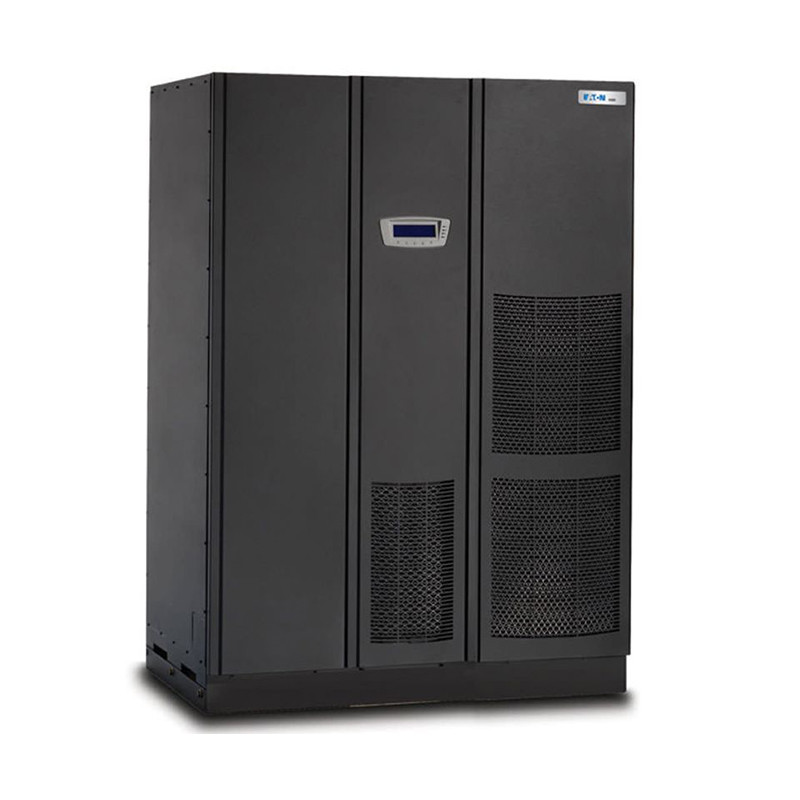

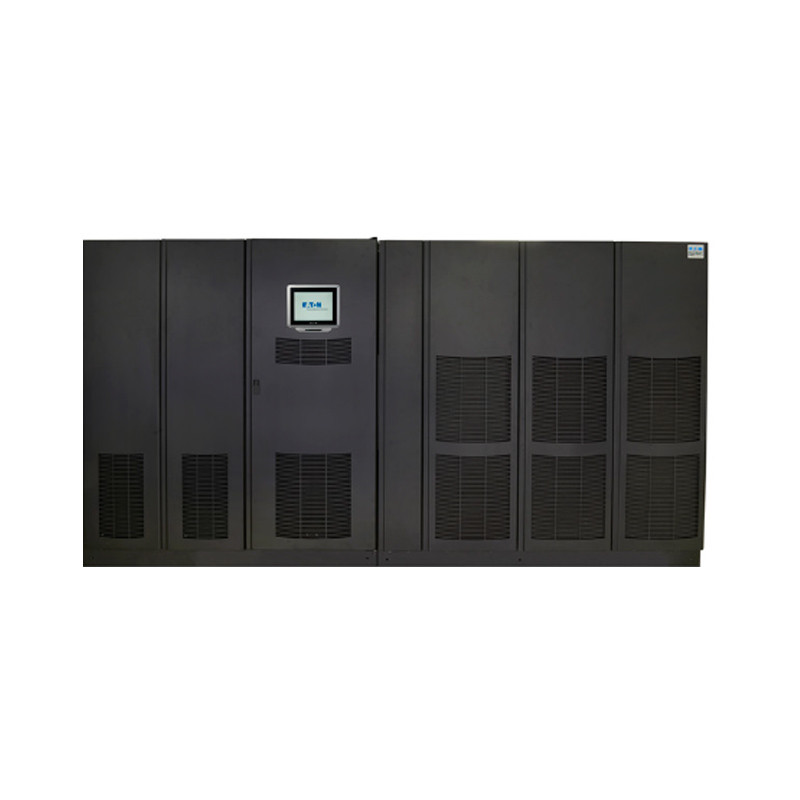

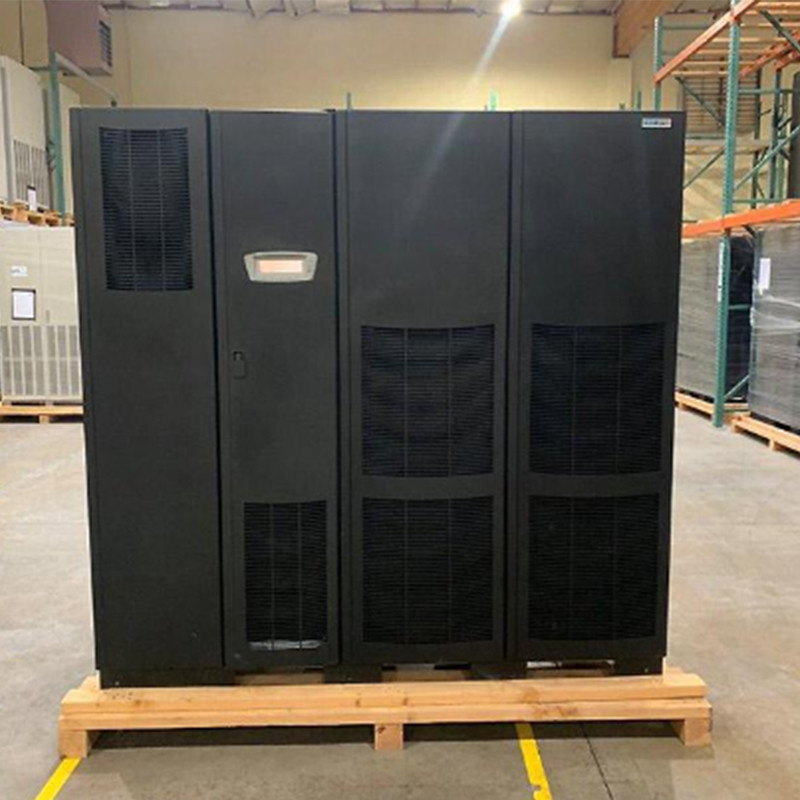

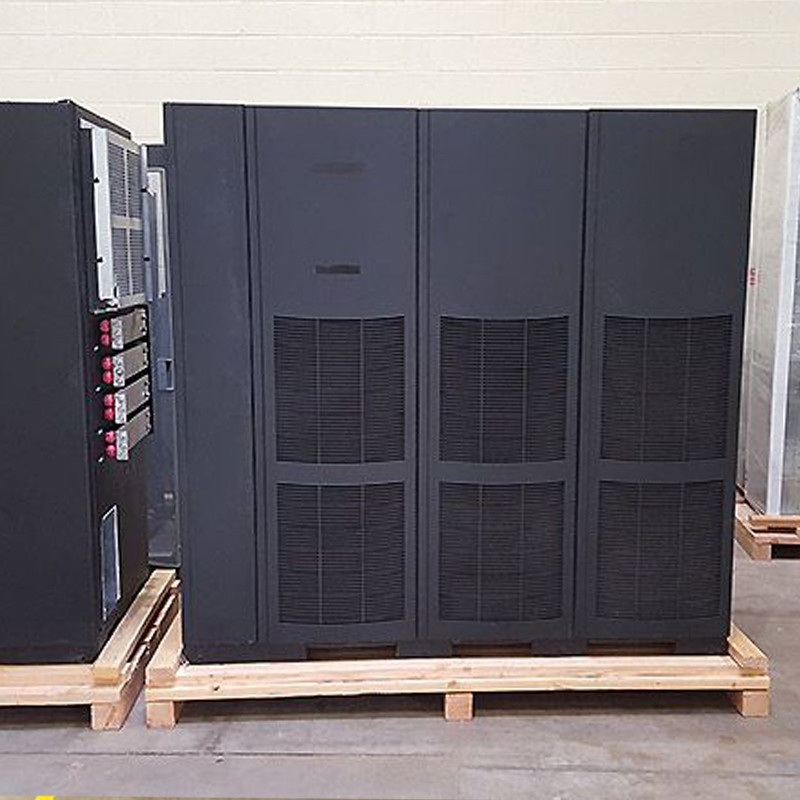

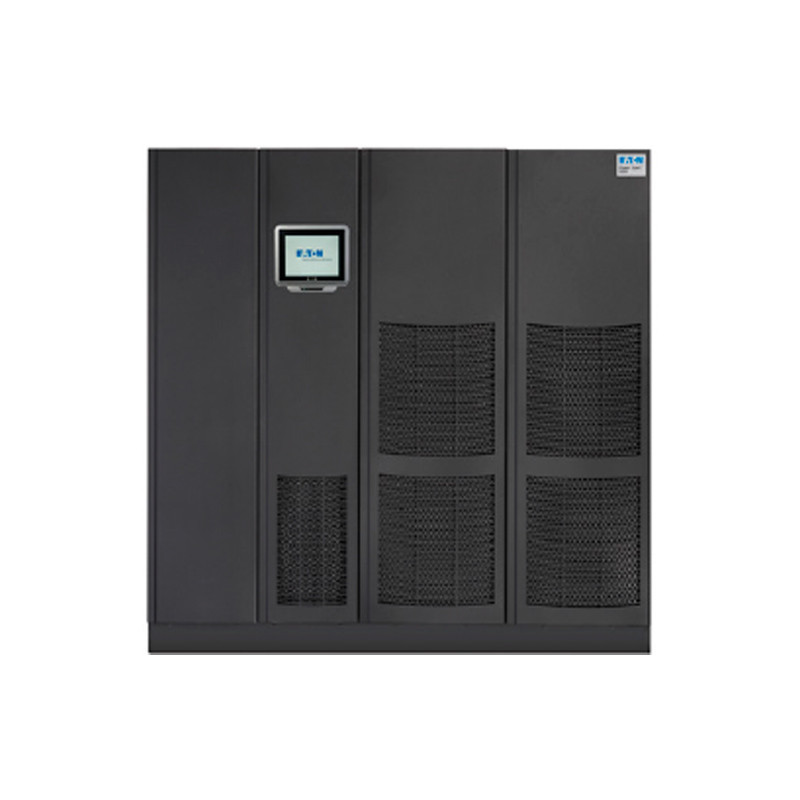

Eaton Power Xpert 9395 USV 480 V Eaton Lithium-Ionen-USV

Vorstellung und Überblick

Seit mehr als 40 Jahren widmet sich Eaton® der Bereitstellung der technologisch fortschrittlichsten Produkte für die geschäftskritischen Anwendungen unserer Kunden – ein Beispiel dafür ist die USV Power XpertTM 9395.Mit einem beispiellosen Maß an Leistungsleistung, Zuverlässigkeit und Energieeinsparungen hat der hochmoderne 9395 die Messlatte in der dreiphasigen Stromschutztechnologie höher gelegt.

Die 9395 bietet ein breites Spektrum an überragenden kundenorientierten Vorteilen, die von anderen USV-Lösungen nicht erreicht werden, darunter:

Führend in der Nachhaltigkeit

• Höchste Effizienzwerte senken die Betriebskosten

• Niedrigste Gesamtbetriebskosten und CO2-Fußabdruck über den gesamten Lebenszyklus

• Geringster Platzbedarf und geringstes Gewicht

• Niedrigste Transport- und Installationskosten

Stärkere Leistung

• Der niedrigste THD-Eingang verbessert die Kompatibilität mit vorgelagerten Stromversorgungssystemen

• Niedrigster Ausgangs-THD

• Optimale Generatordimensionierung

• PFC-Netzteil kompatibel

Höchste Zuverlässigkeit und Verfügbarkeit

• Powerware Hot Sync® kabellose Parallelisierung

• Überlegenes Batteriemanagement

• Inhärente Redundanz

• Skalierbare Architektur, die sich an steigende Leistungsanforderungen anpasst

Robuste Verwaltbarkeit

• Überlegene Kontrolle und Konnektivität

• Das 10-Zoll-Farb-Touchscreen-Display bietet Mess- und Verwaltungsoptionen

Die zuverlässige Lösung

Der 9395 bietet jederzeit eine hohe Verfügbarkeit Ihrer kritischen Systeme und wurde mit zahlreichen technologischen Fortschritten entwickelt, die ein beispielloses Maß an Zuverlässigkeit schaffen und gleichzeitig die Wartungsfreundlichkeit in den Vordergrund stellen – die MTTR senken und die Verfügbarkeit verbessern.

Das Doppelwandlungsdesign bietet den höchstmöglichen Schutz

Im Gegensatz zu einigen anderen im Handel erhältlichen USV-Technologien isoliert das Doppelwandlungsdesign die Ausgangsleistung vollständig von allen Eingangsleistungsanomalien und liefert einen zu 100 Prozent aufbereiteten, perfekten Sinuswellenausgang, der sowohl Spannung als auch Frequenz regelt.Selbst bei schwerwiegendsten Stromstörungen bleibt die Leistungsabgabe stabil.Der Klirrfaktor der Ausgangsspannung liegt bei linearen Lasten bei zwei Prozent der Nennspezifikation und bei nichtlinearen Lasten bei fünf Prozent. Damit eignet sich der 9395 ideal für die Unterstützung von Geräten, die empfindlich auf verzerrte Eingangsspannungen reagieren.

Darüber hinaus zeichnet sich der 9395 durch die Unterstützung führender Leistungsfaktorlasten aus, die in neuen oder modernisierten Rechenzentren immer häufiger vorkommen.Der 9395 bewältigt Spitzenlasten bis zu einem Leistungsfaktor von 0,9 ohne Leistungsminderung.

Inhärente Redundanzoption

Umfragen zur Effizienz in Rechenzentren zeigen, dass USVs häufig unterausgelastet sind – häufig bei weniger als 50 Prozent.Um von diesem Trend zu profitieren und eine noch höhere Zuverlässigkeit zu erreichen, haben Sie die Möglichkeit, den 9395 mit inhärenter Redundanz zu konfigurieren.Herkömmliche USV-Hersteller können diese zusätzliche Verfügbarkeit nicht liefern, ohne ein kostspieligeres zweites USV-Modul hinzuzufügen.

Inhärente Redundanzoption: Bei einer Kapazität von oder unter 50 Prozent fungieren die unterbrechungsfreien Stromversorgungsmodule (UPMs) des 9395 automatisch als N+1-redundante Systeme.

Schlüsselanwendungen

• Große Rechenzentren

• Colocation-Einrichtungen

• Serverfarmen

• Telekommunikationsanlagen

• Internetanbieter

• Transportsysteme

• Sicherheitsoperationen

• Rundfunk und Unterhaltung

• Prozesskontrollausrüstung

• Finanzsysteme

• Kreditkartenoperationen

• Gesundheitspflege

• Industrielle Systeme

• Mehrere medizinische Bildgebungseinheiten

Messung der Leistungsleistung: Effizienz, Leistungsfaktor und THD
Die Leistungsleistung, die anhand der Systemeffizienz, des Ausgangsleistungsfaktors und des Klirrfaktors gemessen wird, ist die Grundlage des 9395.
Es ist die robuste Kombination dieser drei Elemente, die die USV zur führenden USV ihrer Klasse macht.Die folgende Tabelle zeigt, wie die 9395 mit Energiesparsystem (ESS) im Vergleich zu USV-Modellen der Konkurrenz abschneidet.Die meisten Hersteller müssen Eingangsfilter verwenden, die ihre Effizienzbewertung senken, aber der 9395 erfordert sie nicht, um einen hervorragenden Eingangs-THD zu erzielen.

Beispielsweise würde ein großes Rechenzentrum (2,2 MVA) durch den Einsatz eines 9395 mit ESS im Vergleich zu herkömmlichen N+1-Systemen die folgenden Einsparungen erzielen:

• Zusätzliche Energieeinsparung: 2.917 MW-Stunden

• Zusätzliche CO2-Einsparung: 2.523 Tonnen

• Jährliche Kosteneinsparungen: 315.708 $

Energiesparsystem
Um die Bedeutung der Gesamtsystemeffizienz im Verhältnis zum Lastniveau zu veranschaulichen, zeigt die folgende Grafik, wie die Effizienz im Allgemeinen sinkt, wenn das Lastniveau abnimmt.Im Allgemeinen geben die Hersteller einen optimalen Wirkungsgrad bei Volllast an.Tatsächlich arbeiten die meisten dreiphasigen USV-Anlagen jedoch im Bereich von 20 bis 40 Prozent Last.Daher ist es äußerst wichtig, die Effizienz einer USV bei geringeren Lasten zu bewerten, wie in dieser Grafik dargestellt.Die optionale ESS-Technologie arbeitet selbst bei geringer Last mit einem Wirkungsgrad von 99 Prozent und ermöglicht Endbenutzern echte Energieeinsparungen.

Sehen Sie sich die Effizienz auf einen Blick an
Der neue Farb-Touchscreen 9395 von Eaton ist ein 10-Zoll-Display, mit dem Benutzer neben vielen anderen Funktionen Echtzeitdaten zu Effizienz, Verbrauch und Laständerungen erfassen können.

Funktionen und Vorteile:

• Sehen Sie Effizienz, Lastniveau und täglichen Energieverbrauch auf einen Blick

• Erkennen Sie Trends mithilfe der täglichen, monatlichen und jährlichen Lastprofilbildschirme

• Überwachen Sie den Batterieverbrauch im verbesserten Batterieprotokoll

• Verfolgen Sie die Zeit in den hocheffizienten ESS- und VMMS-Modi mithilfe des neuen Statistikbildschirms

9395 USV erhält SMaRT®
Die USV 9395 ist das erste Power-Quality-Produkt, das eine Gold-Zertifizierung für Sustainable Materials Rating Technology (SMaRT®) erhalten hat.Dadurch kann die USV zu LEED®-Punkten (Leadership in Energy and Environmental Design) für Gebäude und Projekte beitragen, die eine LEED-Zertifizierung anstreben.SMaRT-Produkte müssen zahlreiche ökologische und wirtschaftliche Vorteile bieten, wie z. B. Kosteneinsparungen, Designinnovationen und Produktdifferenzierung, und außerdem die Anforderungen an die Umweltleistung im gesamten Lebenszyklus erfüllen.

Die SMaRT Gold-Zertifizierung von Eaton ist für Eaton der nächste Schritt bei der Dokumentation der Umweltvorteile, die mit der Produktion und Verwendung des 9395 verbunden sind. Der 9395 hat bereits strenge Tests bestanden und die Green Leaf-Auszeichnung von Eaton erhalten, die bestätigt, dass der 9395 außergewöhnliche, branchenführende Leistungen bietet Umweltvorteile für Kunden, Verbraucher und unsere Gemeinden

Der SMaRT Gold-zertifizierte 9395 kann Punkte zu zwei LEED-Kreditkategorien beitragen: Innovation in Design Credit und Energy and Atmosphere Credit.Erfahren Sie mehr über Kreditkategorien und das USGBC LEED-Zertifizierungssystem

Powerware Hot Sync-Technologie: die Krönung von Stromversorgungszuverlässigkeit und Systemverfügbarkeit

In Systemen mit mehreren unterbrechungsfreien Stromversorgungsmodulen (UPMs) nutzt der 9395 die Synchronisierungs-, Lastverteilungs- und selektiven Auslösefunktionen der patentierten Powerware Hot Sync-Technologie von Eaton.Diese Funktionen sind ein wesentlicher Bestandteil der ultimativen Systemverfügbarkeit, die die Hauptanforderung für jede parallele USV-Konfiguration ist.

Wichtige Designmerkmale von Hot-Sync-Systemen

• Kein Single Point of Failure auf Systemebene.

• Parallel geschaltete UPMs arbeiten völlig unabhängig;Ein Modul kann die anderen nicht beeinflussen oder stören – kein Dominoeffekt-Szenario.

• Für den Parallelbetrieb ist keine zusätzliche Schaltung erforderlich;Jede Standard-USV kann ohne Modifikation in einem Parallelsystem verwendet werden.

• Diese patentierte und bewährte Technologie wurde weltweit in Tausenden von Systemen erfolgreich eingesetzt.

Sync Control-Technologie
Sync Control stellt sicher, dass der Ausgang von zwei oder mehr separaten USV-Anlagen (einzelne Module oder parallele Systeme) in Phase zueinander bleibt, sodass statische Transferschalter, die zwischen den separaten Verteilungspfaden angeschlossen sind, ihren Zustand nahtlos ändern können
wenn nötig.

Statische automatische Bindung
Das Static Auto Tie (SAT)-System erhöht die Zuverlässigkeit noch weiter, sodass vollständige Lastübertragungen autonom durchgeführt werden können.Das SAT-System fügt dem Kuppelschalter im Hot-Tie-System einen einzelnen umlaufenden statischen Schalter hinzu und fügt dann intelligente Steuerungen hinzu, sodass ein Stromschutzsystem, das aus zwei oder mehr separaten USV-Systemen besteht, im Falle eines Ausfalls automatisch ganze Lasten übertragen kann einer Seite eines A/B-Verteilungssystems.Dadurch entfallen zahlreiche nachgeschaltete statische Schalter und eine aufwendige Verkabelung.

In der im Diagramm unten dargestellten SAT-Konfiguration überträgt ein SAT-Schaltkreis zwischen den Ausgängen der beiden USV-Module die Lasten bei Bedarf automatisch von einem zum anderen.Diese weniger komplexe Dual-Path-Architektur rationalisiert das Verteilungssystem, eliminiert in Reihe geschaltete Elemente und reduziert die potenzielle Ausfallzeit einzelner Netzkabellasten um bis zu 50 Prozent.Daher bietet die SAT-Architektur eine Reihe von Vorteilen, darunter:

• Reduzierte Investitions- und Installationskosten

• Kein Bedarf an herkömmlichen nachgeschalteten statischen Transferschaltern

• Erhöhte Systemzuverlässigkeit und Effizienz

• Geringerer Wartungsaufwand

• Reduzierter Bedarf an erhöhter Bodenfläche

Einfacher Kapazitätstest
Der 9395 verfügt über die einzigartige Fähigkeit, seinen gesamten Antriebsstrang unter Volllastbelastung zu testen, ohne dass eine externe Last erforderlich ist.Ohne angeschlossene Last kann der 9395 alle seine Stromversorgungskomponenten testen, einschließlich Gleichrichter, Wechselrichter, Schütze, Sicherungen, Leistungsbusse, Verkabelung, Batterien, Bypass (statischer Schalter), Magnete und Filterkondensatoren.Das Nettoergebnis dieses innovativen Lasttests besteht darin, dass keine Lastbänke gemietet werden müssen, keine temporären Lastverbindungen hergestellt werden müssen und keine Energie verschwendet wird.Darüber hinaus verfügt der 9395 über die Möglichkeit, den vorgeschalteten Bypass-Eingangsschalter zu testen
(BIB), den Gleichrichter-Eingangsschalter (RIB) und alle elektrischen Kabel dazwischen.Diese Lasttestfunktion kann die meisten herkömmlichen Lastbanktests ersetzen, um Ihnen bei der Inbetriebnahme und Inbetriebnahme Zeit und Geld zu sparen.Die Außendiensttechniker von Eaton sind darin geschult, diese Lasttestfunktion während eines Inbetriebnahmeservices zu nutzen, um eine optimale Kalibrierung, maximale Effizienz und inhärente Redundanz sicherzustellen.

Skalierbare, redundante Architektur erfüllt aktuelle und zukünftige Anforderungen
Der 9395 vereint die Zuverlässigkeit und Redundanz einer USV mit mehreren Modulen in einer integrierten, vorverdrahteten Lösung.Mit einem einzigartigen, flexiblen Design, das Skalierbarkeit bietet, kann sich die USV an zukünftige Änderungen der Lastanforderungen und neue Anforderungen für höhere Zuverlässigkeit anpassen, ohne dass der Kauf einer zusätzlichen USV erforderlich ist.Mit der USV 9395 können Sie beispielsweise vor Ort ein 275-kVA-UPM für N+1-Redundanz oder -Kapazität hinzufügen.

Als Ergebnis können sie einen Bericht erstellen, der diese Tests und die Gesamtleistung der USV bestätigt.Alle in den PowerTrust-Serviceplänen für den 9395 enthaltenen vorbeugenden Wartungsbesuche umfassen diese einzigartige Lasttestfunktion, um sicherzustellen, dass die USV optimal funktioniert.Es validiert außerdem die Leistung einer installierten USV und kann verschiedene Vorgänge und Stromübertragungen simulieren.

Einfacher Kapazitätstest des Stromflusses

System-Bypass-Modul: beispiellose Flexibilität für Ihr paralleles USV-System
Vier Jahrzehnte Erfahrung in der Parallelschaltung großer USV-Systeme fließen in dieses neueste System Bypass Module (SBM) von Eaton ein.Zur Verwendung mit parallel geschalteten 9395-Systemen mit mehreren Modulen umfasst das Schaltanlagengehäuse einen zentralen statischen Schalter.Sie können es entweder mit Momentan- oder Dauerbetriebsleistung bestellen, zusammen mit Leistungsschaltern auf Systemebene für Bypass, USV-Systemausgang, Rückkopplungsschutz und Wartung oder „umschließende“ Bypass-Funktionen.Standardmäßig sind vier Nennwerte verfügbar: 1200 A, 2000 A, 3000 A und 4000 A.Das anpassbare Gehäuse verfügt über einen 10-Zoll-Farb-LCD-Bildschirm zur Statusanzeige für bis zu 32 UPM-Module und bietet eine intuitive Benutzeroberfläche.

Das berührungsempfindliche SBM-Display zeigt eine grafische Ansicht des gesamten einzeiligen Systemdiagramms mit intuitiven Bedienelementen und schnellem Zugriff auf wichtige Informationen wie verbleibende Batterielaufzeit, Ereignis-/Alarmverlauf, Systemmessung für kW und kVA, Spannung, Strom, Frequenz , Leistungsfaktor und Phasengleichgewicht.Das SBM bietet außerdem Klemmenanschlüsse für Gebäudealarmeingänge und Relaisausgänge auf Systemebene.Um die Flexibilität zu erhöhen, kann der Systemsteuerungs-/Überwachungsabschnitt auch in kundenspezifischen Schaltanlagen oder Schaltanlagen von Drittanbietern eingesetzt werden, um sicherzustellen, dass die zuverlässigsten Überwachungs- und benutzerfreundlichsten Steuerungen in alternative Stromkreiskomponenten integriert sind.

Das Eaton SBM verfügt über die folgenden Merkmale der Powerware Hot Sync-Paralleltechnologie, die seit Jahrzehnten die geschäftskritischsten USV-Konfigurationen von Eaton definiert:

• Mehrere USV-Synchronisation und Lastverteilung ohne Abhängigkeit von Verkabelungsnetzwerken zwischen Modulen.

• Peer-to-Peer-Architektur, die das Parallelsystem betreibt, ohne dass eine Master-Lastverteilung oder Master-Synchronisierungssteuerungen erforderlich sind.Das System arbeitet ohne zentralen Steuerkreis.

• CAN-Busarchitektur (Control Area Network) zur Gewährleistung einer präzisen Lastverteilung <3 % bei voller Systemlast.

• Kein einziger Fehler im Antriebsstrang oder in der Steuerung.

Deutlich reduzierter Platzbedarf
Die USV 9395 bietet die kleinste Stellfläche und das geringste Gewicht aller USVs ihrer Klasse – 50 bis 60 Prozent weniger als Konkurrenzgeräte.Tatsächlich bietet die 9395 ein redundantes Design auf derselben Grundfläche wie eine herkömmliche, nicht-redundante USV.Die geringere Stellfläche des 9395 reduziert nicht nur Ihre Gesamtbetriebskosten, sondern bietet auch eine USV, die etwa halb so schwer ist wie ältere Systeme und Konkurrenzsysteme.Dadurch sind die Frachtkosten deutlich geringer und die geringere Größe und das geringere Gewicht der USV erleichtern die Handhabung deutlich.Tatsächlich passt der 9395 problemlos durch alle Türen und kann in Lastenaufzügen transportiert werden.Im Gegensatz zu einigen größeren und schwereren Systemen muss es nicht demontiert werden, um es in Aufzügen oder durch Türen zu montieren, was zu erheblichen Verzögerungen und höheren Kosten führen kann.

Die USV 9395 bietet die kleinste Stellfläche und das geringste Gewicht aller USVs ihrer Klasse – 50 bis 60 Prozent weniger als Konkurrenzgeräte.Tatsächlich bietet die 9395 ein redundantes Design auf derselben Grundfläche wie eine herkömmliche, nicht-redundante USV.Die geringere Stellfläche des 9395 reduziert nicht nur Ihre Gesamtbetriebskosten, sondern bietet auch eine USV, die etwa halb so schwer ist wie ältere Systeme und Konkurrenzsysteme.Dadurch sind die Frachtkosten deutlich geringer und die geringere Größe und das geringere Gewicht der USV erleichtern die Handhabung deutlich.Tatsächlich passt der 9395 problemlos durch alle Türen und kann in Lastenaufzügen transportiert werden.Im Gegensatz zu einigen größeren und schwereren Systemen muss es nicht demontiert werden, um es in Aufzügen oder durch Türen zu montieren, was zu erheblichen Verzögerungen und höheren Kosten führen kann.

Minimierter Verkabelungsaufwand und -aufwand
In einem integrierten System wie dem 9395 werden Multimodulsysteme vorverkabelt geliefert, ohne dass eine kostspielige und zeitaufwändige Verkabelung zwischen den Einheiten für Strom und Kommunikation zwischen Modulen und der System-Bypass-Einheit erforderlich ist.Angesichts der steigenden Kosten für Rohstoffe wie Kupfer können diese Einsparungen erheblich sein.Die Verkabelung erfolgt entweder von der Ober- oder Unterseite des Schranks in die USV 9395, um eine einfachere und flexiblere Installation zu ermöglichen.

Batterien: das Herzstück jeder USV
Wenn ein Stromausfall dazu führt, dass eine USV auf Batteriebetrieb umschaltet, müssen diese Batterien unbedingt betriebsbereit, geladen und der Aufgabe gewachsen sein.Unsachgemäßes Batteriemanagement ist die häufigste Ursache für Ausfallzeiten.Viele heute auf dem Markt erhältliche USV-Batterien unterliegen einer ständigen Erhaltungsladung – ein Prozess, der mit der Zeit die interne chemische Zusammensetzung der Batterie abbaut und so die potenzielle Lebensdauer der Batterie um bis zu 50 Prozent verkürzt.Um dieses Problem zu lösen, nutzt der 9395 eine Sensorschaltung und eine innovative dreistufige Ladetechnik, um die Batterielebensdauer deutlich zu verlängern und die Ladezeit zu optimieren.Darüber hinaus überwacht das temperaturkompensierte Laden Temperaturänderungen und passt die Laderate an, um die Batterielebensdauer zu verlängern.

Überwachen Sie die Batterien auf optimale Bereitschaft
Fortschritte in der Firmware und der digitalen Technologie ermöglichen es dem 9395, anspruchsvolle Batterieüberwachungs- und -verwaltungsfunktionen anzubieten, die Sie vielleicht nur bei teuren Zusatzsystemen finden würden, darunter:

• Die verbleibende Batterielaufzeit wird anhand von Systemlast- und Trenddaten zur Batterieentladung sowie internen Messpunkten für Spannungs- und Stromdaten berechnet.

• Batteriestromkreistest: Es wird ein regelmäßiger Volllasttest des Batteriestrangs durchgeführt, um sicherzustellen, dass es keine offenen Stromkreise oder schwachen Zellen gibt, die die Batterieleistung und Systemverfügbarkeit gefährden würden.

Zusätzlich zu diesen integrierten Überwachungsfunktionen bieten wir ein Jahr lang sichere Fernüberwachung an, um mit eNotify eine Echtzeitüberwachung von mehr als 100 USV- und Batteriealarmen rund um die Uhr zu ermöglichen.Diese Echtzeitinformationen sind von entscheidender Bedeutung, um Sie bei Managemententscheidungen zu unterstützen, von der Planung vorbeugender Wartung bis hin zur Bestimmung der besten Möglichkeit zur Lastreduzierung während eines Ausfalls.

Durch die Sicherstellung eines optimalen Zustands und der Verfügbarkeit der Batterie erhöhen die Batterieüberwachungsfunktionen die Zuverlässigkeit der 9395 im Vergleich zu allen anderen USVs ihrer Klasse.

Zusätzlich zur Garantie und dem ersten Jahr der Vor-Ort-Abdeckung bietet Eaton eine Vielzahl von Supportvereinbarungen für die fortlaufende vorbeugende Wartung und Notfallwartung an.Die PowerTrust-Servicepläne umfassen:

• Geplante vorbeugende Wartung von USV und Batterie

• Teile- und Arbeitsschutz für Elektronik und/oder Batterien

• Werksgeschulte Techniker mit Originalteilen und Diagnosewerkzeugen von Eaton

• eNotify-Fernüberwachungsdienst

• Verfügbare Abdeckung: 24x7, 8-4-2-Stunden-Reaktion oder 8x5-Reaktion am nächsten Werktag

• Zugang zum technischen Support rund um die Uhr

eNotify-Fernüberwachungsdienst
Alle PowerTrust-Servicepläne beinhalten den eNotify Remote Monitoring Service von Eaton, der es Eaton-Servicetechnikern ermöglicht, Ihre USV und Batterien per Einweg-E-Mail aus der Ferne zu überwachen.Mit technischen Experten, die sofort reagieren und viele Probleme aus der Ferne lösen können, bietet eNotify eine Echtzeitüberwachung von über 100 USV- und Batteriealarmen rund um die Uhr.

Der eNotify-Dienst stellt Ihnen monatliche Berichte über den aktuellen Zustand Ihrer 9395-USV zur Verfügung.Der Kundenüberwachungsbericht liefert Informationen über die Spannungen, Lasten und externen Faktoren Ihres Geräts wie Temperatur und Luftfeuchtigkeit.Darüber hinaus liefert der Bericht Informationen über die angeschlossenen Batterien und die Systemverfügbarkeit.Alle diese Faktoren tragen zum Relative Health Index (RHI) bei, der es Ihnen ermöglicht, den Zustand Ihrer Einheit mit den optimalen Betriebswerten von Eaton zu vergleichen.

Eine proaktive Überwachung ist ebenfalls enthalten.Beim Empfang von Status- und Ereignis-E-Mails werden Anomalien auf eingehende Parameter- oder Ereignisdatenprotokolle überprüft.Wenn eine Anomalie festgestellt wird, untersuchen die Analysten von Eaton die Daten weiter auf mögliche drohende Ausfälle und ergreifen entsprechende Maßnahmen.Die folgenden kritischen Alarme werden von eNotify bereitgestellt:

• Der USV-Ausgangsstrom wird nach der konfigurierten Verzögerungszeit abgeschaltet

• Alarm bei niedrigem Batteriestand vorhanden

• USV-Hardwarefehler erkannt

• USV-Batterie vollständig entladen

• Fehler des USV-Wechselrichters erkannt

• USV intern umgangen

• Der USV-Ausgang wurde ausgeschaltet

• Der Alarmzustand „USV-Abschaltung steht bevor“ liegt vor

• Es wurde ein Ausfall einer oder mehrerer Sicherungen festgestellt

• Ein Relais, ein Schütz oder ein Leistungsschalter ist ausgefallen

Der eNotify Remote Monitoring Service gibt Ihnen die Gewissheit, dass Eaton Ihren 9395 kontinuierlich überwacht und seine technischen Ressourcen und Außendiensttechniker nach Bedarf kombiniert, um schnell auf kritische Alarme zu reagieren.

Überwachungs-, Kontroll- und Berichtsfunktionen

Erweiterte Lösung: Ethernet-Konnektivität

Mit der Power Xpert® Gateway USV-Karte können Sie Ihre 9395 USV direkt an Ihr Ethernet-Netzwerk und das Internet anschließen.Mit seinem integrierten Webserver stellt es ohne zusätzliche Software Informationen zu einem oder mehreren USV-Modulen aus der Ferne bereit.

• Überwacht die folgenden kritischen Daten aus der Ferne:

USV-Energieverbrauch

Lastprozentsatz

Batterie-, Alarm- und Lastsegmentstatus

THD und Ausgangsleistung

• Konfigurieren Sie den Shutdown-Agenten, richten Sie Zeitpläne für das Herunterfahren der USV ein und testen und steuern Sie die USV aus der Ferne

• Pflegt automatisch Daten-, Intervall- und Ereignisprotokolle mit Zeitstempel für die Leistungs- und Energieparameteranalyse

• Integriert Ihre USV in bestehende Gebäudemanagement- oder Netzwerkmanagementsysteme

Komplettlösung: Power Xpert Software und Reporting
Power Xpert Reporting bringt Ihre USV-, Rechenzentrums- und Standortüberwachung auf die nächste Ebene.Sie können vergangene Einzelmessungen, Trenddiagramme und Ereignisse einsehen.Es analysiert die komplexen Daten mehrerer Standorte und fasst sie in leicht verständliche grafische Berichte zusammen.

Vorteile:

• Analyseinformationen auf einen Blick, schnell erkennbar

Leistungsreserven

Potenzielle Hochleistungsnutzer

Wo Strom verbraucht wird und Nutzungsmuster

Strom-, Spannungs- und harmonische Stromqualitäts-Ereignismuster und Wiederholungstrends im Zeitverlauf

Temperatur- und Luftfeuchtigkeitswerte

• Informieren Sie sich sofort über Ihre PUE- und DCiE-Werte und wie sie sich durch Energiesparbemühungen verändern

• Kennen Sie Ihren IT- und Nicht-IT-Energieverbrauch

• Zehn Berichtsvorlagen, die verschiedene Anforderungen an die Energie- und Umweltberichterstattung erfüllen

• Unterstützung bei der LEED-Zertifizierung

Leistungsstarke Lösung: Power Xpert Software
Sobald Ihr 9395 über die Power Xpert Gateway-USV-Karte mit dem Netzwerk verbunden ist, können Sie Daten mit der Power Xpert-Software zentralisieren und analysieren.

Vorteile:

• Überwachen Sie Ihr gesamtes Rechenzentrum oder Energiesystem und erhalten Sie einen Überblick über die Stromqualität und den Energieverbrauch, um Probleme proaktiv anzugehen

• Grafische und übersichtliche Benutzeransichten ermöglichen die gleichzeitige Überwachung mehrerer USVs und anderer Geräte

• Ermöglicht die vollständige Überwachung von Powerware Hot Sync-Systemen

• Daten-, Intervall- und Ereignisprotokollierung mit Zeitstempel für Leistungs- und Energieparameter Ihrer 9395-USVs sowie der Stromverteilung und anderer Energiesystemgeräte

Umbauten:

Herkunftsort	China
Markenname	Eaton
Zertifizierung	CE
Modellnummer	Eaton 9395 UPS
Verpackung Informationen	Ausgestopft
Lieferzeit	30 Tage
Zahlungsbedingungen	T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit	1000 Stück/Monat

Produktbezeichnung	Eaton Power Xpert 9395 UPS	Leistungsstufe	200-1200 kVA
Nennspannung	380 / 400 / 415 / 480V	Art der Ware	Modular Ups
Häufigkeit	50 / 60 Hertz	Effizienz	99% mit Energiesparsystem (bis zu 97% (480 V) und 96% (600 V und 400 V) bei Doppelkonvertierung)
Geräusch	So niedrig wie 75dBA @ 1 Meter	N+1-Redundanzfähig	- Ja, das ist es.
Feld aktualisierbar	- Ja, das ist es.	Systemumgehungsmodul	Eingeschlossen
Eingangsspannung	480V Standard; 600/575V und 400/415V optional	Ausgangsspannung	480V Standard; 600/575V und 400/415V optional
Inverter	PWM mit IGBT-Schaltanlage	Batteriearten	VRLA, AGM, Nasszelle, Lithium-Ionen
Batterieanspannung	480V	Auflademethode	ABM-Technologie oder Schwimmer, wählbar
Kontrollplatte (LCD)	Farbiger Touchscreen	Auswahlmöglichkeiten	Außenwartungs-Bypass,PDU, RPP und STS,Wartungs-Bypass-Modul, passender Schrank,2/3/4-Auslöser,Human-
Zertifizierungen	CB, IEC 62040-2,C3 Grenzwerte
Hervorheben	Eaton Power Xpert 9395 UPS , 480V Eaton Lithium-Ionen-UPS

	Model	Power
checkbox	9395 200KVA	200KVA
checkbox	9395 250KVA	250KVA
checkbox	9395 300KVA	300KVA
checkbox	9395 400KVA	400KVA
checkbox	9395 500KVA	500KVA
checkbox	9395 600KVA	600KVA
checkbox	9395 825KVA	825KVA
checkbox	9395 900KVA	900KVA
checkbox	9395 1100KVA	1100KVA
checkbox	9395 1200KVA	1200KVA

Doppelkonvertierbare Eaton-Leistung Xpert 9395 UPS 480V Eaton Lithiumionen-UPS

Eaton Power Xpert 9395 UPS

480V Eaton Lithium-Ionen-UPS
